Wprowadzenie
W dziesietkach polskich fabryk operatorzy wciaz chodza z podkladka i recznie zapisuja odczyty manometrow. Bledy sa nieuniknione, reakcja – wolna, a dane historyczne gina w teczkach z papierem. Systemy SCADA zmieniaja ten obraz fundamentalnie – od recznego monitorowania do zautomatyzowanej kontroli w czasie rzeczywistym.
Problem? Licencje na korporacyjne platformy SCADA, takie jak Siemens WinCC, kosztuja miedzy 5 000 a 15 000 €, plus oplaty roczne. Dla malej lub sredniej fabryki w Polsce to nieosiagalna inwestycja. Dobra wiadomosc jest taka, ze alternatywy open-source juz oferuja porownywalna funkcjonalnosc – przy zerowych kosztach licencyjnych.
W tym artykule dowiesz sie, czym jest SCADA, dlaczego natywne porty COM sa krytyczne dla niezawodnej komunikacji i jak polaczenie IBOX-3026 + RapidSCADA oferuje profesjonalne rozwiazanie od 975 €.
Czym jest SCADA?
SCADA oznacza Supervisory Control And Data Acquisition – system nadzoru kontroli i gromadzenia danych. Rozlozmy trzy filary:
Architektura SCADA z IBOX-3026
IBOX-3026 zbiera dane z czujnikow i sterownikow PLC przez porty COM i wizualizuje je w czasie rzeczywistym
Supervisory
Pulpity monitorowania w czasie rzeczywistym. Operator widzi temperatury, cisnienia i poziomy z jednego stanowiska pracy – bez chodzenia po hali.
Control
Wysylanie polecen do sterownikow PLC – otwieranie/zamykanie zaworow, uruchamianie/zatrzymywanie silnikow, zmiana wartosci zadanych (setpoints).
Data Acquisition
Zbieranie danych z czujnikow, logowanie w bazie danych i analiza trendow. Dane historyczne ujawniaja problemy zanim stana sie awariami.
Kluczowe: SCADA to nie jest po prostu oprogramowanie – to uklad nerwowy kazdej nowoczesnej fabryki. Bez niego operatorzy reaguja na awarie; z nim – im zapobiegaja.
Porty COM – dlaczego sa krytyczne?
Wiekszosc urzadzen przemyslowych – sterowniki PLC, przemienniki czestotliwosci, czujniki temperatury – komunikuje sie przez RS-232 lub RS-485 (protokol szeregowy, znany rowniez jako port COM). To nie jest “przestarzala technologia” – RS-485 obsluguje do 32 urzadzen na jednej magistrali na odleglosc do 1200 metrow.
Problem pojawia sie, gdy probujecie podlaczyc te urzadzenia do nowoczesnego komputera, ktory nie ma ani jednego portu COM.
Magistrala RS-485 Modbus RTU — do 32 urzadzen na port
Natywne porty COM
- Stabilna komunikacja na poziomie kernela
- Bez dodatkowych sterownikow – dziala od pierwszego dnia
- Natychmiastowa odpowiedz (opoznienie ponizej 1 ms)
- Odporne na wibracje – lutowane bezposrednio na plycie
Konwertery USB-to-Serial
- Problemy ze sterownikami przy Windows Update
- Przerwy przy wibracjach – zlacze sie luzuje
- Ograniczona liczba adresow na magistrali USB
- Dodatkowe opoznienie z protokolu USB
W praktyce: 6 natywnych portow COM = do 192 urzadzen Modbus bez ani jednego adaptera. Kazdy port RS-485 obsluguje 32 adresy slave wedlug standardu Modbus RTU.
Open-Source SCADA vs Siemens WinCC
Trzy realne opcje oprogramowania SCADA – od korporacyjnego do calkowicie darmowego:
Siemens WinCC
Licencja
5 000 – 15 000 €
Roczne wsparcie
800+ €/rok
Charakterystyka
Zamkniety kod, niemieckie wsparcie, kompleksowy ale drogi
RapidSCADA
Licencja
Darmowa (Apache 2.0)
Protokoly
Modbus RTU/TCP, OPC UA
Charakterystyka
Pulpity webowe, aktywna spolecznosc, dokumentacja rosyjska/angielska
ScadaBR
Licencja
Darmowa (GPL)
Platforma
Oparta na Java
Charakterystyka
Skupienie na automatyce budynkowej, spolecznosc portugalska/angielska
Fakt: Zerowe oplaty licencyjne oznaczaja, ze Wasze 3-letnie TCO spada o 80%. Zaoszczedzone srodki trafiaja na czujniki, szkolenia i realna modernizacje produkcji.

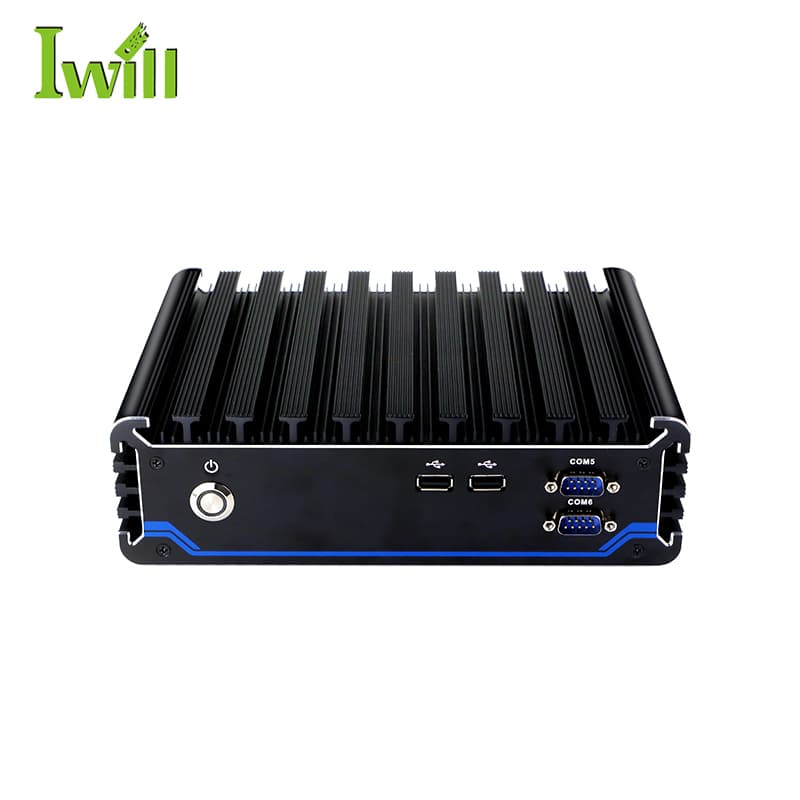

IBOX-3026: Stworzony do SCADA
Sprzet to druga polowa rownania. IBOX-3026 jest zaprojektowany specjalnie do automatyki przemyslowej – kazdy port i kazdy komponent ma konkretna role:
6× portow COM
Konfigurowalne RS-232/RS-485. Bezposrednie polaczenie ze sterownikami PLC, przemiennikami czestotliwosci i czujnikami temperatury – bez ani jednego adaptera USB.
Dual Gigabit LAN
Oddzielenie sieci OT (Operational Technology) od sieci IT. Jedna laczy serwer SCADA, druga – korporacyjny intranet.
Fanless: -20°C do +60°C
Bez czesci ruchomych na hale fabryczna. Aluminiowa obudowa odprowadza cieplo pasywnie – bez zasysania kurzu i metalowych wilkow.
HDMI + VGA
Obsluga dwoch monitorow dla panelu HMI + stanowiska operatora. VGA dla kompatybilnosci ze starszymi wyswietlaczami przemyslowymi.
Porownanie kosztow
| Komponent | Typowa stacja SCADA (Siemens) | IBOX-3026 + RapidSCADA |
|---|---|---|
| Sprzet | 3 500 € | 975 € |
| Licencja SCADA | 5 000 € | 0 € |
| Roczne wsparcie | 800 €/rok | 0 € |
| Porty COM | 2 + adaptery USB | 6 natywnych |
| 3-letnie TCO | 10 900 € | 975 € |
IBOX-3026 – kluczowe specyfikacje
6× COM
porty RS-232/485
i7-1165G7
11. generacja Intel
-20/+60°C
temperatura pracy
od 975 €
gotowa stacja SCADA
Podsumowanie
Open-source SCADA demokratyzuje automatyke fabryczna. Nie musicie juz placic dziesiatek tysiecy euro, aby monitorowac i kontrolowac produkcje w czasie rzeczywistym. Z odpowiednim sprzetem – natywnymi portami COM, podwojnym LAN i bezwentylatorowym designem – nawet mala fabryka moze wdrozyc profesjonalny system SCADA.
IBOX-3026 jest zaprojektowany dokladnie do tego zadania: byc niezawodnym pomostem miedzy starymi czujnikami analogowymi a nowoczesnym oprogramowaniem do wizualizacji.
