Przemysłowe panele PC IP65 do HMI i SCADA

Czym jest przemysłowy panel PC?

Typowe zastosowania paneli PC

• Panele HMI przy maszynach

  Interfejs operatora wbudowany w drzwi szafy lub pulpit maszyny, z ochroną IP65 w seriach C i CP2.

• Sterowanie CNC

  Seria C łączy ekran z sześcioma portami COM i procesorem Core 12. generacji – sterowanie CNC i terminal ERP to zastosowania wpisane w jej specyfikację.

• SCADA i stanowiska dyspozytorskie

  Duże panele 17" i 21.5" do wizualizacji procesu bez osobnego komputera pod biurkiem.

• Kioski i Digital Signage

  Panele CP2 z Androidem i Wi-Fi do kiosków informacyjnych, ekranów zamówień i tablic interaktywnych.

• Sprzęt medyczny

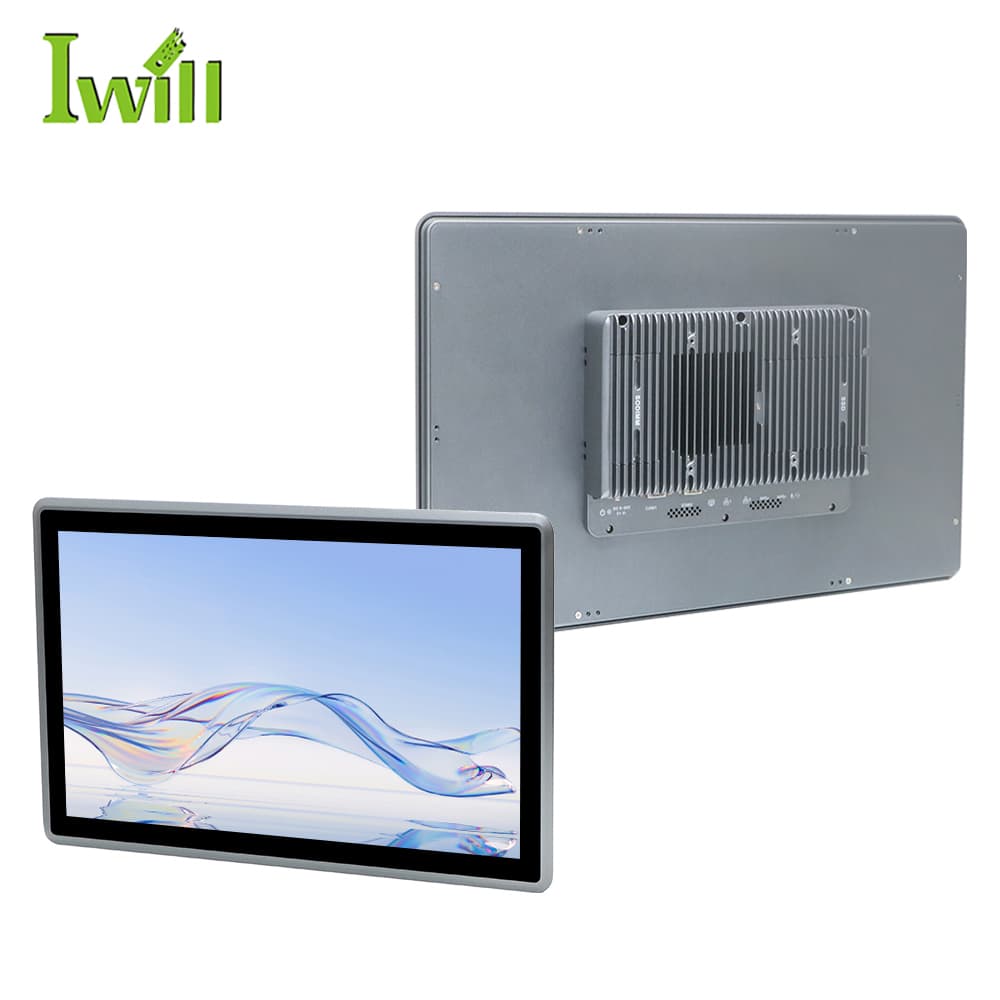

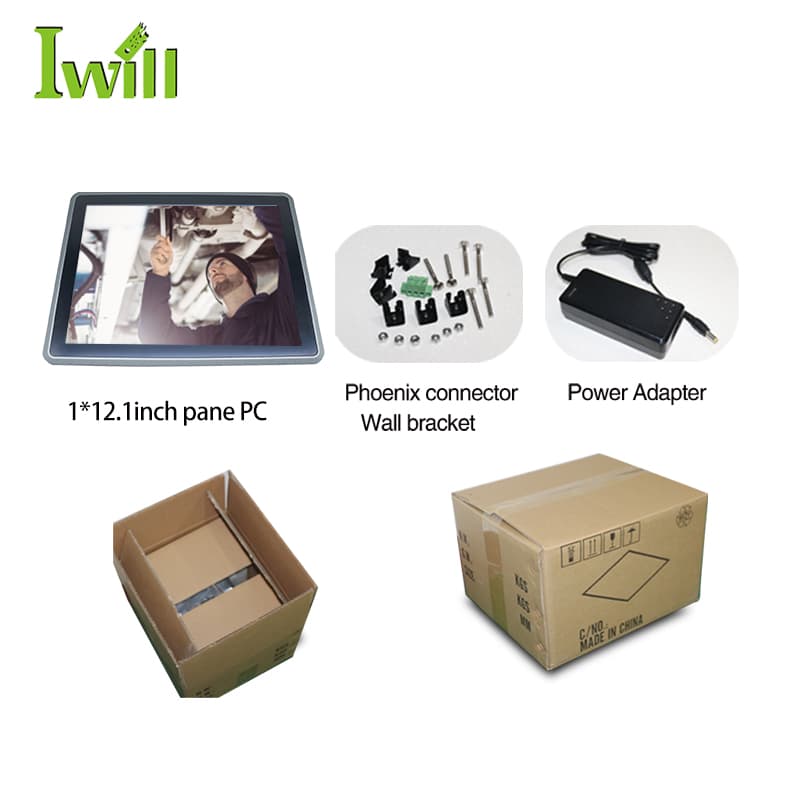

  ITPC-A215C i ITPC-A116 mają zastosowania medyczne wpisane w specyfikację; oba przyjmują zasilanie DC 9-36V.

• Automaty vendingowe

  Ekran dotykowy z komputerem w jednym module upraszcza zabudowę w drzwiach automatu.

Jak wybrać panel PC?

Klasa procesora

Dla aplikacji HMI w przeglądarce, Androidzie lub prostym SCADA wystarczy Rockchip (CP2) albo Celeron J6412. Dla Windows z wieloma oknami, CAM lub analityką wybierz serię C z Core i3/i5/i7 12. generacji.

Porty LAN

Seria C ma dwa porty Intel I210 Gigabit z Wake on LAN i PXE. W serii CP2 drugi port LAN zależy od konfiguracji, a w serii A można zamówić wersję z czterema portami LAN.

Porty COM

Seria C oferuje sześć portów COM (w tym dwa RS232/485), seria CP2 – dwa porty COM i port RS485. W części modeli serii A porty COM są opcją, którą trzeba wskazać w zamówieniu.

Ekran i dodatkowy monitor

Wybierz przekątną i proporcje: 4:3 lub 5:4 dla klasycznych wizualizacji, Full HD 16:9 dla nowych aplikacji. Seria C ma wyjście HDMI i LVDS na drugi ekran, a panele CP2 – wyjście HDMI.

Zakres temperatur

ITPC-C101, C121 i C150 pracują w zakresie -20°C…+60°C, seria CP2 w -10°C…+60°C, a ITPC-C170 i C215 w 0°C…+50°C. Przy dużej różnicy temperatur w hali warto wybrać model z szerszym zakresem.

Montaż i zasilanie

Panele CP2 mają podany wymiar otworu montażowego, co ułatwia przygotowanie wycięcia w drzwiach szafy. Seria C i większość modeli serii A przyjmuje DC 9-36V, seria CP2 – DC 9-15V.
