Przemysłowe płyty główne Mini-ITX i 3.5"

Czym jest przemysłowa płyta główna?

Typowe zastosowania płyt przemysłowych

• Automaty vendingowe

  Wiele portów COM do modułów płatności, wydawania i czujników, a do tego LVDS lub eDP na ekran automatu.

• Szafki i paczkomaty

  H-HSWS01 i H-SKLS01 obsługują do dziesięciu portów RS232 do sterowania zamkami i czytnikami.

• Panele HMI i komputery All-in-one

  Wyjścia LVDS/eDP pozwalają zbudować własny panel z wybraną matrycą – np. na H-ADLN02 lub H-EHL01.

• Sprzęt medyczny

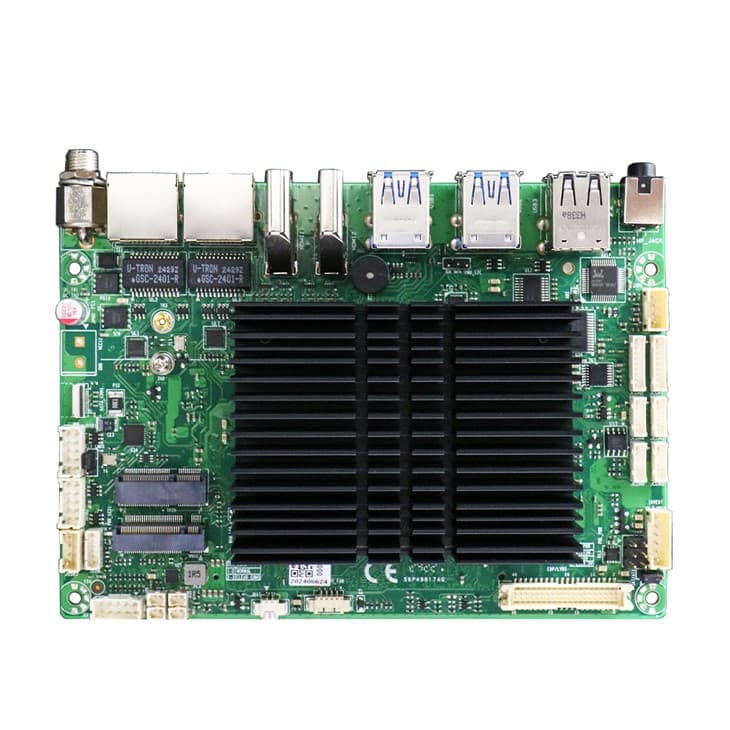

  HI-J6412D26 i H-EHL01 mają w specyfikacji zastosowania medyczne i komunikacyjne, przy niskim poborze mocy.

• Wizja maszynowa i automatyka

  H-ADLP01 z Core 12./13. generacji i pamięcią do 64GB do aplikacji wizyjnych i sterowania.

• Edge Computing i Digital Signage

  H-EHL03 z zakresem pracy -20°C…+60°C i gniazdem M.2 na modem 4G/5G do bram i odtwarzaczy treści.

Jak wybrać płytę przemysłową?

Klasa procesora

Do kiosków, POS i odtwarzania treści wystarczą Celeron N5095, J6412 lub Alder Lake-N. Do wizji maszynowej i wymagających aplikacji wybierz Core 12./13. generacji (H-ADLP01, H-ADLP02) albo płytę z gniazdem LGA1151.

Porty LAN

Wiele płyt ma jeden port Gigabit, a modele takie jak HI-J6412D26, H-EHL03, H-ADLN02 i H-ADLN03 – dwa. Dwa porty Intel I210 mają HI-J6412D26 i H-EHL03.

Porty COM

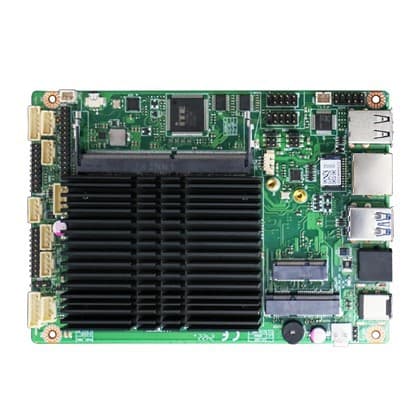

Od dwóch (HI-N5095D12, H-JSL03) przez cztery i sześć do dziesięciu portów RS232 (H-HSWS01, H-SKLS01). Jeśli urządzenia wymagają RS485, sprawdź, które porty danego modelu go obsługują.

Wyjścia wyświetlacza

Wybierz płytę pod matrycę: LVDS/eDP do panelu wbudowanego, HDMI/DP do monitora zewnętrznego. HM-1115D26 i H-ADLP01 obsługują cztery wyświetlacze jednocześnie.

Zakres temperatur

Większość płyt pracuje w zakresie 0°C…60°C. H-EHL01 zaczyna od -10°C, a H-EHL03 od -20°C – wybierz je do urządzeń zewnętrznych lub nieogrzewanych.

Format i zasilanie

Format decyduje o obudowie: Nano-ITX i 3.5" do najmniejszych urządzeń, Mini-ITX jako standard, ATX dla wielu kart PCI. Większość płyt zasilana jest z DC 12V, H-ADLP02 i H-ADLN01 przyjmują też 24V, a płyty LGA wymagają zasilacza ATX.
